Диагностика тормозной системы на стенде линии инструментального контроля SPACE

Оглавление:

фото стендаВ состав линии стендовой диагностики тормозной системы SPACE (Италия) входит комплекс измерительной аппаратуры, электронный блок программной обработки и анализа полученных данных, а также специальное оборудование, обеспечивающее высокую эффективность визуальных и инструментальных контрольных операций. Важная составляющая линии – тестер характеристик амортизаторов легкового автотранспорта, минивэнов, внедорожников и микроавтобусов.

Для управления рабочим процессом стенда может быть использована либо интегрированная клавиатура, либо пульт ДУ. Данные, обработанные логическим блоком процессора, сохраняются в памяти – графически визуализировать их позволяет 19ʺ информативный 3D-монитор.

Назначение и алгоритм

Целевое предназначение тормозного стенда – оценка эффективности тормозной системы (АТС) диагностируемого транспортного средства и определение соответствия ее параметров нормативным положениям и техническим регламентам актуальных стандартов безопасности. Линия способна обслуживать моно- и полноприводные легковые автомобили, кроссоверы, внедорожники и микроавтобусы.

изображение стенда 2 изображение стенда

Результаты тестирования, полученные в ходе выполнения визуальных и измерительных контрольных операций, автоматически сохраняются в блоке памяти. Ознакомиться с ними возможно посредством просмотра на экране монитора либо получения распечатки, содержащей перечень проведенных диагностических процедур, обобщение полученных данных и итоговое заключение о фактическом состоянии и надежности АТС.

Цветовой фон выводимых на экран результатов определяется различием в результатах анализируемых параметров (Δ, %) между колесами на одной оси:

  • Показания ЗЕЛЕНОГО цвета свидетельствуют о соответствии установленным нормам;
  • КРАСНЫЕ цифры сигнализируют о превышении допустимых пределов.

Измеряемые параметры


Важнейшие основные параметры, анализируемые и оцениваемые при помощи линии SPACE:

  • Коэффициент сопротивления колес качению;
  • Максимальный показатель создаваемого на колесе тормозного усилия;
  • Овальность тормозного диска либо нарушение центровки тормозных барабанов;
  • Разность в показателях тормозного усилия между колесами одной оси;
  • Общая эффективность функционирования основной тормозной системы;
  • Величина создаваемого на тормозной педали усилия;

Опционально может быть выполнена оценка эффективности работы стояночного тормоза и определено создаваемое на его рычаге усилие.

По завершению ввода в компьютер необходимого объема данных и после съезда тестируемого автомобиля с роликовых опор на экране монитора доступна графическая и текстовая информация об итогах испытаний.

Входящее в диагностический комплекс стендовой проверки оборудование прошло необходимую метрологическую и качественную сертификацию, что подтверждают соответствующие документы. В сертификатах также изложена методика проверки.

Особенности и преимущества

Важное преимущество применения программно-аппаратного комплекса – автоматизация обработки поступающих данных и передачи итоговых результатов в виде протоколов измерений. Высокотехнологичная линия SPACE позволяет производить диагностику тормозной системы, рулевого управления, определять размер увода автомобиля от прямолинейного движения в мм/м, тестировать амортизаторы автомобиля (определять показатели демпфирования и резонансную частоту) по методу EUSAMA.

Измерение бокового увода

Стенд увода колеса представляет собой металлическую качающуюся платформу. Когда по ней проезжает левое колесо автомобиля (правое проезжает просто по полу), поверхность платформы всегда смещается вправо или влево - в направлении, противоположном сумме углов отклонения колес от вертикали. (Боковой увод обусловлен отклонением колеса от вертикальной оси) На основании полученных данных рассчитывается, на сколько метров автомобиль отклоняется от прямой линии на каждый километр пройденного пути.

7

Определение веса автомобиля на один мост

Чтобы компьютер смог рассчитать эффективность торможения, необходимо знать вес автотранспортного средства. Для этого используется устройство, которое представляет собой стальную четырехугольную раму, которая укладывается в яму под роликовый агрегат. По ее четырем углам установлены динамометрические датчики (4 датчика). Весь роликовый агрегат укладывается на раму весов и всей своей тяжестью давит на датчик.

Датчики транслируют в компьютер сигнал, неизменно пропорциональный массе моста, расположенного на роликовом узле стенда, благодаря чему удается с высокой точностью определить общую массу транспортного средства.

блок1 блок2

Как только автомобиль встанет колесами на роликовый агрегат, система автоматически определит его вес на испытываемый мост и покажет его на экране монитора.

10

Проведение испытаний амортизаторов

Тест на надежность сцепления колес автомобиля с дорожным покрытием проверяет состояние амортизаторов. Стенд моделирует движения автомобиля и измеряет его динамический вес, приходящийся на каждое его колесо.

При испытании под колесами автомобиля начинает поочередно вибрировать сначала левая, потом правая платформа, при этом на амортизаторы каждого моста начинает воздействовать определенная сила, стремящаяся нарушить сцепление колеса с подстилающей поверхностью. Компьютер регистрирует минимальный вес, приходящийся на каждое колесо во время таких вибрация и сравнивает его с весом, приходящимся на то же колесо, когда автомобиль находится в неподвижном состоянии. Чем выше сцепление, тем лучше будет «взаимодействовать» автомобиль с дорожным покрытием в условиях реального движения.

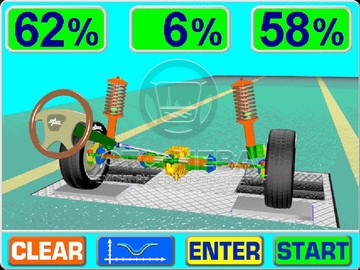

Если тест выявил плохой уровень сцепления или чрезмерную разницу в сцеплении между правым и левым колесом, рекомендуется заменить амортизаторы. По окончании испытаний на экране монитора появятся показатели сцепления для левого и правого колеса, а также разница между ними, в %.

11

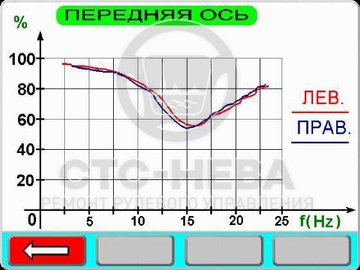

На графике показывается кривая процентных изменений веса, приходящегося на каждое колесо, в зависимости от частоты выбрации стенда.

12

Испытания тормозной системы

Динамический функциональный механизм стенда – роликовые агрегаты. Для приведения в движение каждой пары роликов предусмотрен отдельный моторедуктор. Создаваемое отдельным колесом усилие фиксируют динамометрические датчики.

В процессе торможения на ролики начинает действовать касательная (тангенциальная) сила, создающая момент сопротивления действию моторедуктора, стремящегося развить вращение вокруг оси вращения ролика. В действительности моторедуктор остается в фиксированном положении вследствие воздействия момента сопротивления (тормозного усилия колес), который и регистрируется соответствующими датчиками. Генерируемый при этом сигнал обрабатывается процессором и преобразуется в визуально доступные на мониторе результаты расчетов.

Тестирование каждого моста автомобилей 4WD состоит из двух отдельных этапов, на каждом из которых вращение роликовых агрегатов осуществляется в разные стороны (изначально левая сторона – по ходу движения, правая – в обратную сторону). Во время этой операции в раздаточной коробке происходит отключение передачи крутящего момента на ось, колеса которой не установлены на ролики. Итоговый результат, в том числе графически демонстрирующий распределение тормозных усилий на каждой из осей, выдается по завершению тестирования обеих осей.

13

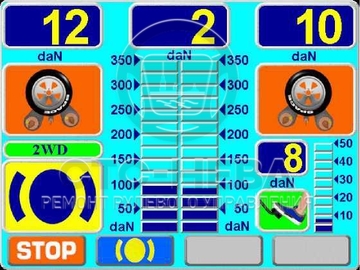

Одним из важных этапов испытаний тормозной системы является проверка овальности дисков или расцентровки тормозных барабанов. На экране будут выдаваться абсолютное колебание тормозных усилий.

14

Относительное значения этой величины (в % к макс.тормозным усилиям) будет показано только по окончании испытаний тормозной системы, на странице итоговых результатов непосредственно перед распечаткой

Проверка состояния тормозной жидкости

15

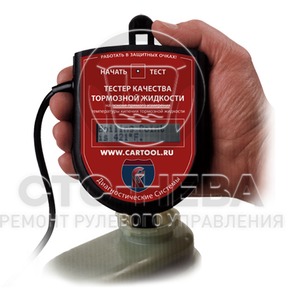

Надо отметить, что для полноценной оценки состояния тормозной системы не помешает проверить состояние тормозной жидкости. Для этого мы используем тестер (DS-7700).

Прибор обеспечивает проверку качества тормозной жидкости по температуре кипения. Выполняется непосредственный разогрев жидкости до температуры кипения фиксирование ее на дисплее и одновременный вывод на дисплей эталонных температур по DOT 3,4,5. Время выполнения операции 1 минута.

Линия технического контроля Space (Италия)

После того, как в память компьютера введены все данные, и автомобиль сошел с роликового агрегата, на экране монитора появляется страница с итоговыми результатами испытаний всей тормозной системы.
